成果简介

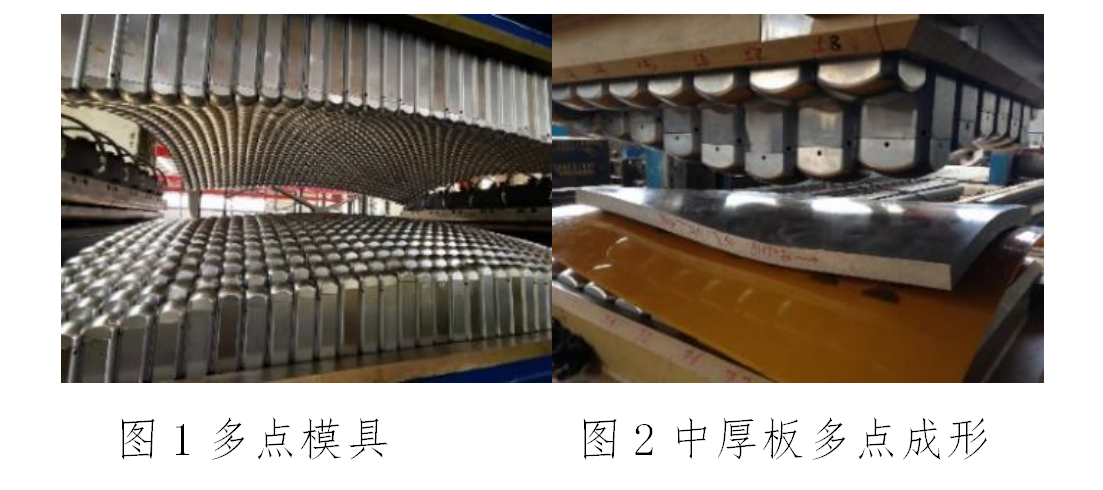

  多点数字化成形技术是将传统的冲压模具、拉形模具，离散化成一系列紧密排列的基本体冲头。每个冲头的高度都由基于高速总线的并行数控系统自动调整。所有冲头调整到各自设定高度后，其基本体冲头形成的包络面代替传统整体模具，用于三维曲面的塑性成形，实现曲面零件的数字化智能制造（图1）。

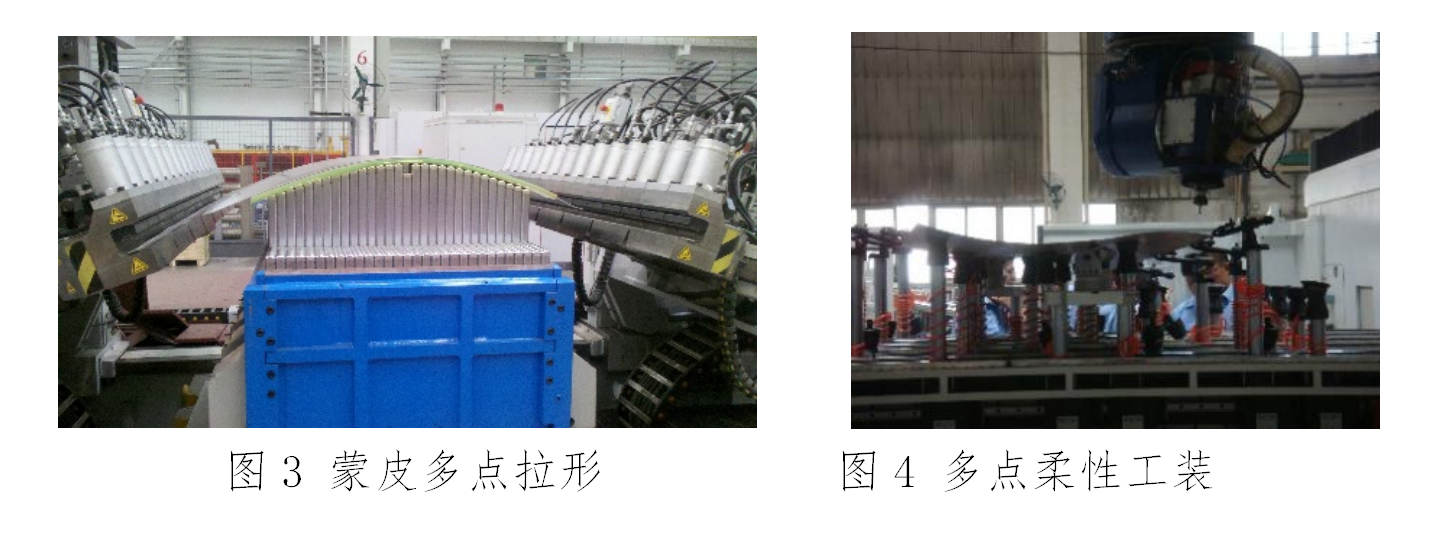

  可快速重构型面的多点模具替代传统冲压模具，实现0.8mm-60mm金属曲面零件的多点对压成形（图2）。用于钣金零件成形、复合材料模具制造（因瓦钢模具）、大尺寸铝合金壁板制造（铝合金厚板先成形后铣削）；多点模具与蒙皮拉形机集成（图3），实现不同曲面蒙皮零件的快速多点拉形，实现生产数字化，并节省固定模具的存储空间；多点基本体按照需求设计排布，组成多点敏捷工装（图4），用于曲面件裁边、钻孔等后续操作中的零件定位和支撑；每一个多点成形基本体，是一套高度集成、测控一体化的精密电动立柱，可用于飞机部件装配中的局部定位、支撑、压紧、测量等。

  该技术获得国家科技进步2等奖1项、发明金奖1项、省部级一等奖4项，应用于高铁铝合金外板、船舶曲面板等生产过程。

研究团队

  材料科学与工程学院  多点成形技术团队

应用领域

  铝合金蒙皮/铝合金壁板/非金属曲面件等

知识产权情况

  在本领域发表SCI论文200余篇，授权发明专利50余项，国家2等奖、发明金奖

成果/技术/工艺应用图片

合作方式

技术转让、技术许可、合作研发、技术作价入股
